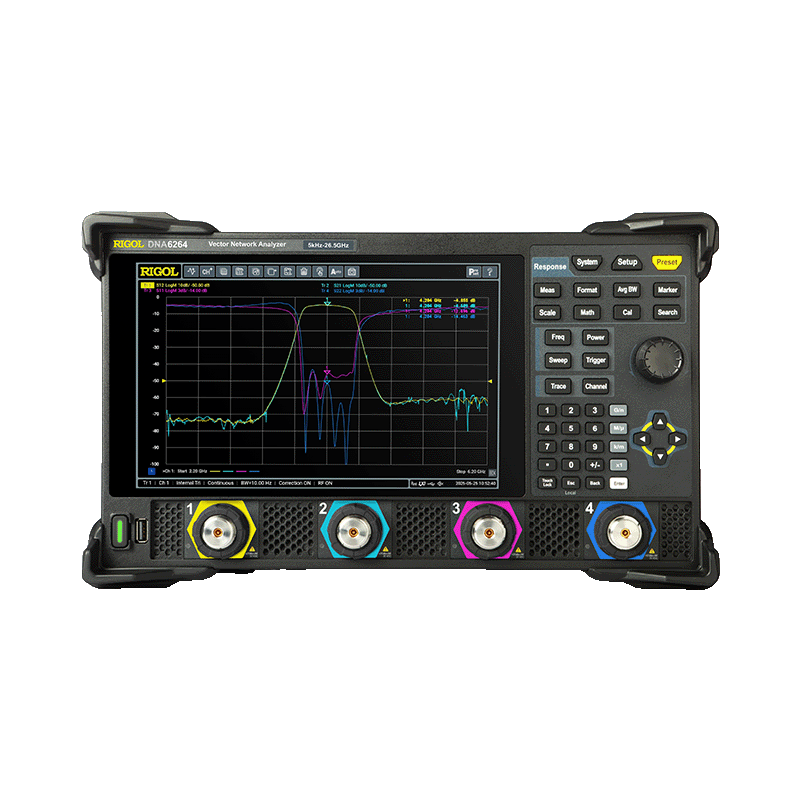

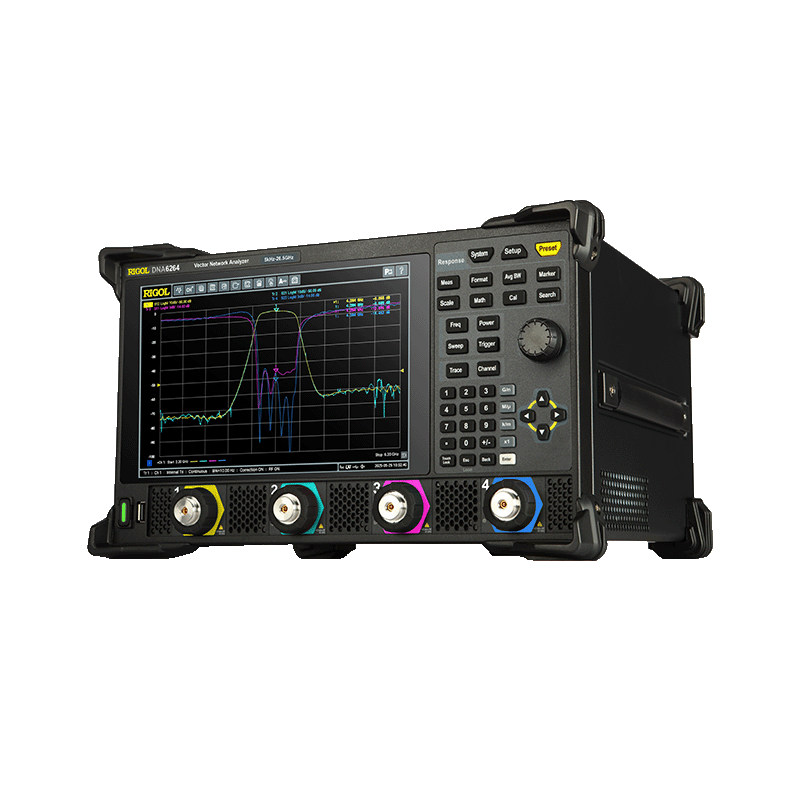

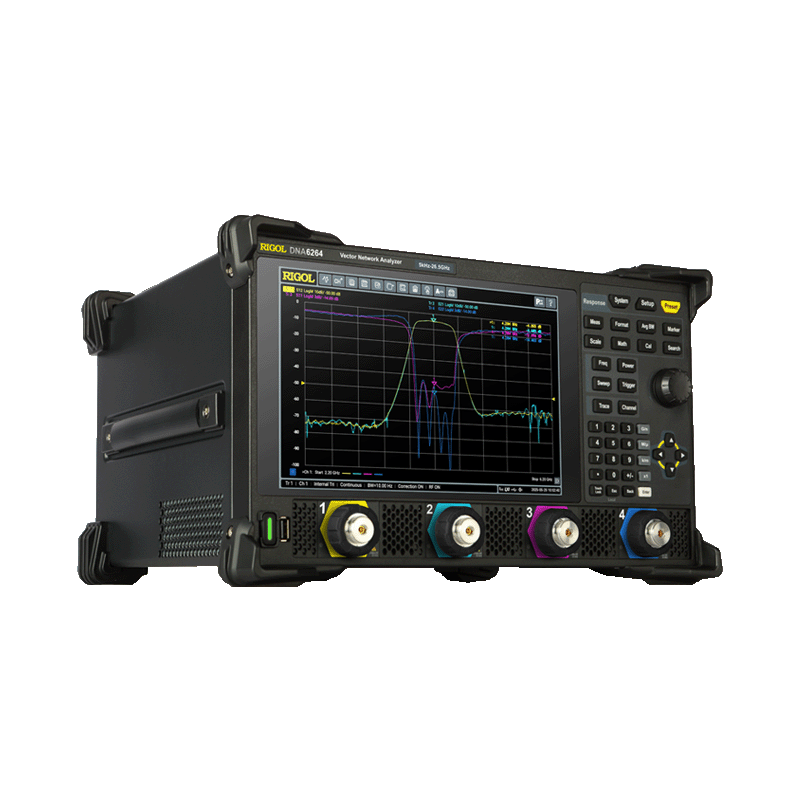

Rigol DNA6000
מנתח רשתות וקטורים
מנתח רשתות וקטורים DNA6000 הוא הבחירה האידיאלית למעבדה ולקו הייצור שלכם. מבנהו השולחני המוצק מספק מדידות יציבות ואמינות, מה שהופך אותו למושלם למשימות בדיקה ארוכות טווח וחוזרות על עצמן. בין אם אתם מנקים ניפוי באגים במכשירים במחקר ופיתוח או מבצעים בקרת איכות בקו הייצור, הוא מאפיין במדויק את ביצועי רכיבים כמו מסננים, מגברים וכבלים. אפשרויות קישוריות רבות גם מפשטות חיבורים ובדיקות אוטומטיות, מה שהופך אותו לשותף אמין בתהליך העבודה היומיומי שלכם.
יציאות
4
טווח תדרים
5 kHz ~ 26.5 GHz
חיבור
3.5mm (m)
מידע להורדה
במלאי
גלה את מנתח רשתות הווקטורים מסדרת DNA6000
טווח תדרים רחב עבור יישומים מגוונים
מנתח זה, המספק טווח תדרים מ -5 קילוהרץ עד 26.5 גיגה-הרץ עם 4 או 2 יציאות בדיקה , מכסה במדויק את דרישות הבדיקה, החל מרכיבים פסיביים בסיסיים ועד לניתוח קבוע דיאלקטרי של חומרים וחיבורים במהירות גבוהה.
ביצועים ויציבות מעולים
השג אפיון מדויק עם טווח דינמי רחב 120 dB ורעש עקבות נמוך, תוך הבטחת יציבות גם בעת בדיקת התקני דיכוי גבוה.
כלי ניתוח מתקדמים מובנים
האץ את זרימת העבודה שלך בעזרת כלים משולבים חיוניים, כולל Pass/Fail, מדידת SWR, תרשימי Smith ו־TDR - מושלם הן למעבדה והן לרצפת הייצור.
ביצועי DUT מדויקים באמצעות De-embedding
קבל תמונה אמיתית של ביצועי ה־DUT שלך. פונקציות Fixture Removal ו־De-embedding מסירות את השגיאות הנגרמות מכבלים ומתאמים, ומאפשרות לקבל את פרמטרי S האמיתיים הנדרשים לניתוח מדויק.
תהליך כיול ידידותי למשתמש
לא עוד ניחושים. אשף הכיול שלנו, מנחה אותך שלב אחר שלב, מנחה איך להשיג הגדרות מדויקות ומכוילות תוך שניות.
כיול מכני או אלקטרוני
בחר את הדיוק של ערכות הכיול המכניות העמידות שלנו או את המהירות והעקביות של מודולי הכיול האלקטרוני (E-Cal) שלנו כדי למקסם את יעילות הבדיקה.
תמיכה מלאה באביזרים משלימים
תחילת עבודה מהירה יותר בזכות מערכת אביזרים מקיפה, פתרון מלא במקום אחד לביצוע בדיקות אמינות.
תאימות מלאה לשילוב מיידי
שדרג בקלות את מערכת הבדיקות שלך. בזכות תמיכה בתקן SCPI ותאימות למערך הפקודות המקובל, ניתן לשלב את היחידה במערכות אוטומטיות קיימות ללא צורך בכתיבת קוד מחדש.
DNA6000
| Model | Ports | Frequency Range | Connector | Price |
|---|---|---|---|---|
| DNA6264 | 4 | 5 kHz ~ 26.5 GHz | 3.5mm (m) | Get a Quote |
| DNA6262 | 2 | 5 kHz ~ 26.5 GHz | 3.5mm (m) | Get a Quote |
| DNA6204 | 4 | 5 kHz ~ 20 GHz | 3.5mm (m) | Get a Quote |
| DNA6202 | 2 | 5 kHz ~ 20 GHz | 3.5mm (m) | Get a Quote |
| DNA6144 | 4 | 5 kHz ~ 14 GHz | N (f) | Get a Quote |
| DNA6142 | 2 | 5 kHz ~ 14 GHz | N (f) | Get a Quote |
| DNA6084 | 4 | 5 kHz ~ 8.5 GHz | N (f) | Get a Quote |
| DNA6082 | 2 | 5 kHz ~ 8.5 GHz | N (f) | Get a Quote |
